一、实验目的

1.  掌握多路电流源电路的组成及原理；

2.  掌握多路电流源电路的特点。

二、实验仪器

1.  VCC

2.  Ground

3.  普通电阻

4.  NPN晶体管2N2923

5.  直流电压表

6.  直流电流表

三、实验原理

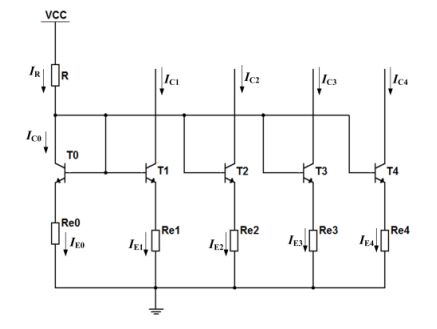

图1为基于比例电流源的多路电流源电路，它可以利用一个基准电流获得多个不同的输出电流，其中I_R为基准电流，I_C1、I_C2、I_C3和I_C4为四路输出电流。

图1 基于比例电流源的多路电流源

根据T₀~T₄的接法，可得

U_BE0+I_E0R_e0=U_BE1+I_E1R_e1=U_BE2+I_E2R_e2=U_BE3+I_E3R_e3=U_BE4+I_E4R_e4

由于各管的b-e间电压U_BE数值大致相等，因此可得如下近似关系：

I_E0R_e0≈I_E1R_e1≈I_E2R_e2≈I_E3R_e3≈I_E4R_e4

当I_E0确定后，各级只要选择合适的电阻，就可以得到所需的电流。

根据比例电流源电路特点，进一步得到输出电流与基准电流I_R之间的近似关系如下：

I_RR_e0≈I_C1R_e1≈I_C2R_e2≈I_C3R_e3≈I_C4R_e4
