一、实验目的

1.  掌握微电流电路结构及原理；

2.  掌握微电流源电路特点及设计流程。

二、实验仪器

1.  VCC

2.  Ground

3.  普通电阻

4.  NPN晶体管2N2222A

5.  直流电压表

6.  直流电流表

三、实验原理

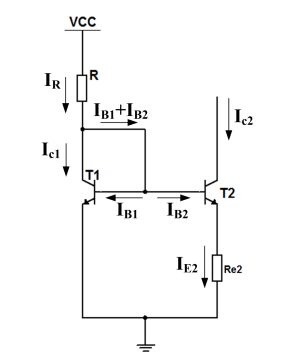

微电流源电路如图1所示，根据电路可知：

根据晶体管发射结电压与发射极电流的近似关系可得：

由于T₁与T₂管的特性完全相同，则

从而整理得到：

当β>>2时，I_C1≈I_E1≈I_R，I_C2≈I_E2，则

在已知R_e2的情况下，上式对I_C2是一个超越方程，可以通过图解法或累试法解出I_C2。式中基准电流为：

实际中，设计电路时，首先应确定I_R和I_C1的数值，然后求出R和R_e2的数值。

图1 微电流源
