一、实验目的

   1、掌握相位不连续的2FSK信号产生的方法；

2、了解相位不连续的2FSK信号波形及功率谱；

3、了解相位不连续的2FSK信号在AWGN信道下的传输性能。

二、实验仪器

    1、序列码产生器

    2、单极性不归零码

    3、余弦信号发生器

    4、正开关

    5、负开关

    6、加法器

    7、信号波形图

    8、信号频谱图

    9、2FSK调制器

    10、2FSK解调器

    11、误比特率计算器

三、实验的理论基础

    1. 相位不连续的2FSK信号的产生：

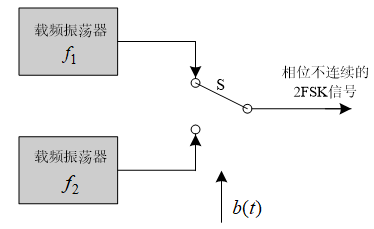

    相位不连续的2FSK信号产生原理框图如下图21.1所示：

图21.1  相位不连续的2FSK信号的产生框图

    2. 相位连续的2FSK信号的平均功率谱密度：

    相位不连续的2FSK信号的平均功率谱密度随着频率f偏离f_c，其旁瓣按1/f ²衰减。

    3. 在加性白高斯噪声干扰下具有接收载波随机相位的正交2FSK信号的最佳接收：

    对于正交2FSK信号，在s₁(t)=Acosw₁t 0≦t≦T_b及s₂(t)=Acosw₂t 0≦t≦T_b等概率出现的条件下，其平均误比特率计算公式为（推导过程可以参考教材）：

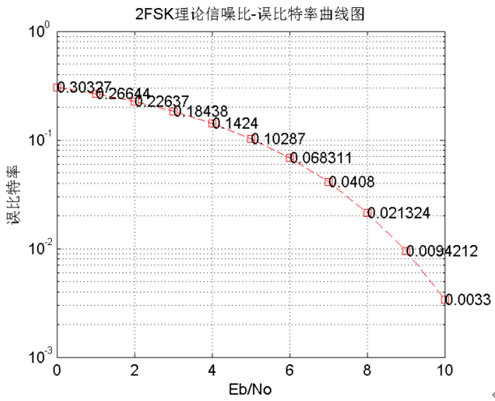

其中E_b/N₀是接收信号的平均比特能量与单边噪声功率谱密度之比值，当取E_b/N₀的值为0到10时， 2FSK调制的平均误比特率P_b与E_b/N₀的关系曲线如图21.2所示。

图21.2  相位不连续的2FSK调制的平均误比特率P_b与E_b/N₀的关系曲线
